Перекрестные переключатели
40
Много
Арт.: ATN001471
793 ₽
Варианты цен
793 ₽
Много
Арт.: ATN000371S
703 ₽
Варианты цен
703 ₽
Много
Арт.: ATN001073
1 875 ₽
Варианты цен
1 875 ₽
Много
Арт.: ATN000171S
463.50 ₽
Варианты цен
463.50 ₽
Много
Арт.: ATN000971
1 400 ₽
Варианты цен
1 400 ₽
Много
Арт.: ATN001171S
703 ₽
Варианты цен
703 ₽
Много
Арт.: ATN001371
704.50 ₽
Варианты цен
704.50 ₽
Много
Арт.: ATN001071
917 ₽
Варианты цен
917 ₽
Много
Арт.: ATN000771
917 ₽
Варианты цен
917 ₽
Много
Арт.: ATN001271S
703 ₽
Варианты цен
703 ₽
Много
Арт.: ATN000671S
703 ₽
Варианты цен
703 ₽
Много
Арт.: ATN000471S
703 ₽
Варианты цен
703 ₽
Много
Арт.: ATN000571
689 ₽
Варианты цен
689 ₽
Много
Арт.: ATN000271
454.50 ₽
Варианты цен
454.50 ₽
Много
Арт.: ATN000673
1 415 ₽
Варианты цен
1 415 ₽
Много
Арт.: ATN000271S
463.50 ₽
Варианты цен
463.50 ₽
Много
Арт.: ATN001271
689 ₽
Варианты цен
689 ₽
Много
Арт.: ATN001473
1 650 ₽
Варианты цен
1 650 ₽
Много
Арт.: ATN000573
1 415 ₽
Варианты цен
1 415 ₽
Много
Арт.: ATN001071S
935.50 ₽
Варианты цен
935.50 ₽
Показать еще
Перекрестные переключатели: свет из трех и более мест
Перекрестный переключатель еще называют промежуточным или реверсивным. Он нужен, когда светом управляют из трех мест и больше. Сам по себе он не работает: его ставят между двумя проходными переключателями.
1. Схема подключения
| Мест управления | Цепочка |
|---|---|
| 3 | проходной — перекрёстный — проходной |
| 4 | проходной — перекрёстный — перекрёстный — проходной |
| N | 2 проходных + (N − 2) перекрестных |

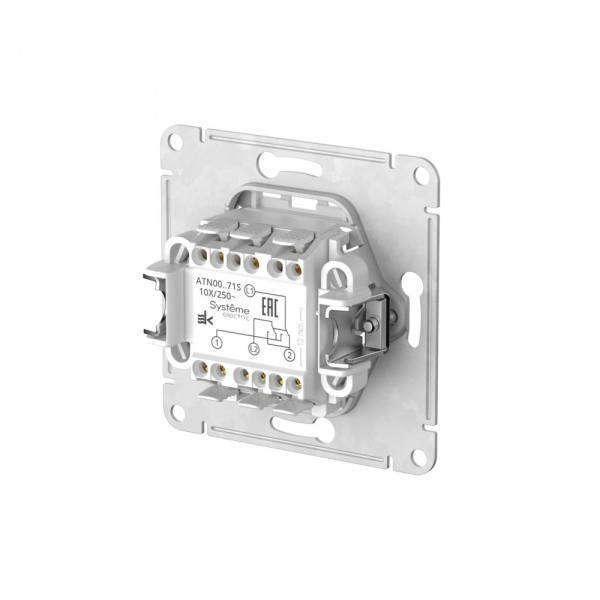

У перекрестного переключателя (схема 7) четыре контакта. При нажатии он меняет местами две линии, которые идут между проходными переключателями. К каждому перекрестному подходят две пары жил: от предыдущего переключателя и к следующему.
2. Одноклавишный или двухклавишный
| Тип | Схема | Работает в паре с |
|---|---|---|

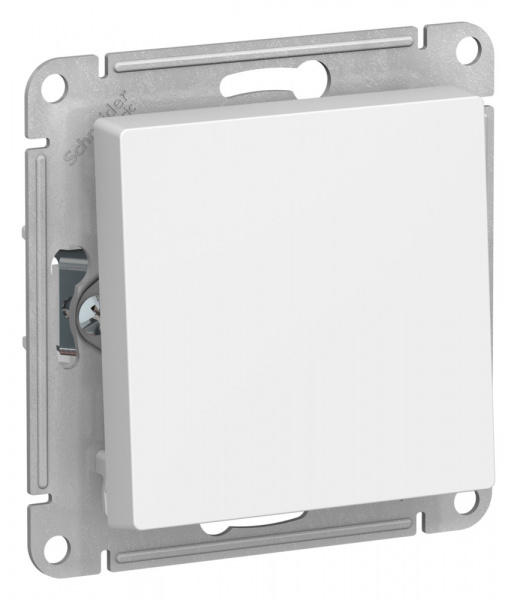

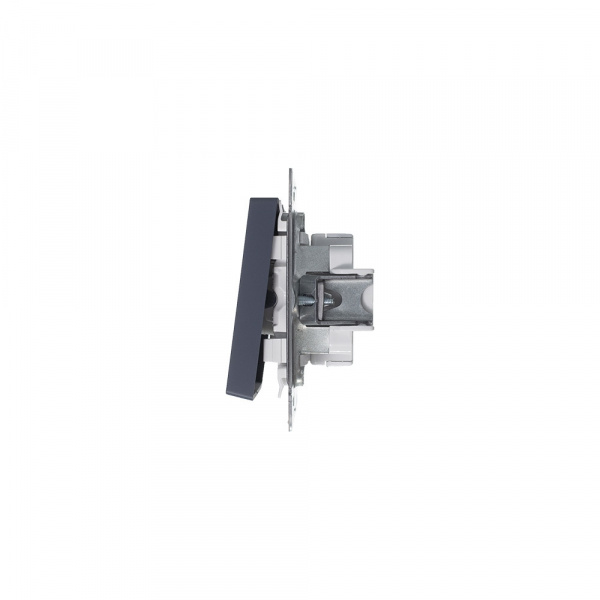

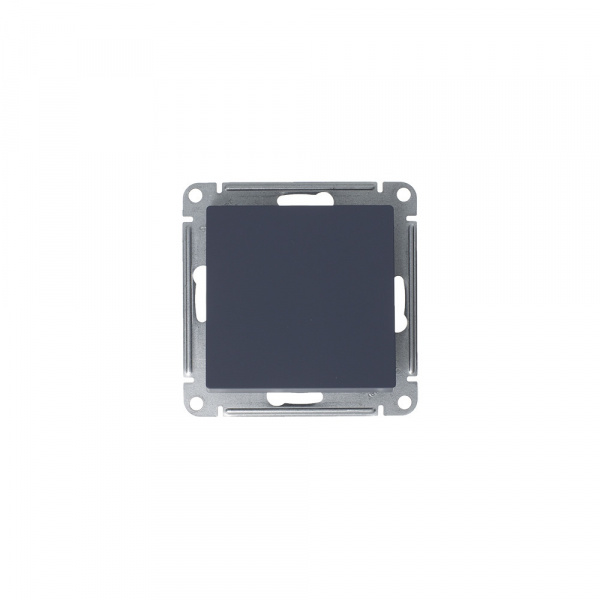

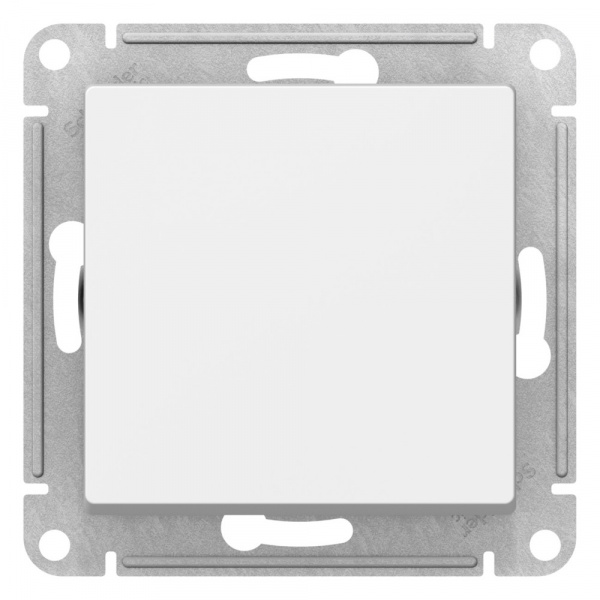

| Одноклавишный | 7 | одноклавишными проходными |

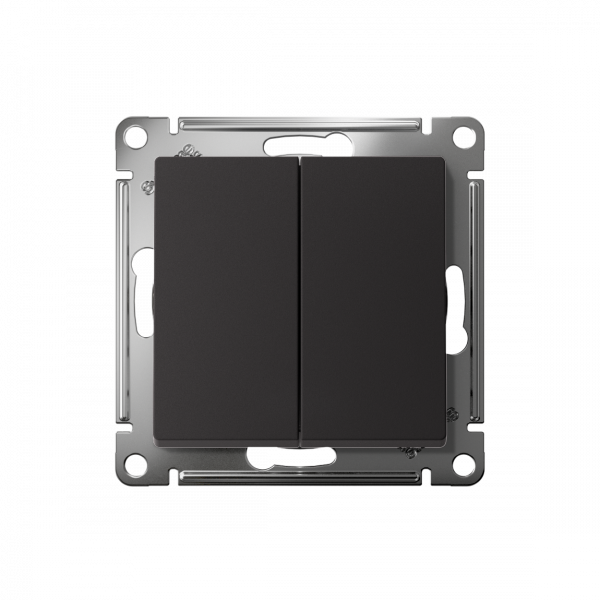

| Двухклавишный | 7+7 | двухклавишными проходными |
3. Где пригодится
Длинные коридоры с тремя дверями, лестница на три этажа, большая гостиная с несколькими входами, спальня с управлением от двери и от двух сторон кровати.
